| 品牌：明旭 | 型号：大电流 | 配件适用对象：起重机 |
可以根据客户需要 个性化定制
价格面议 厂家制造 价格、质量有保障
采购电缆卷筒、中心集电器、变频驱动卷筒、软管卷筒、弹簧卷筒、船用中心集电器等设备常州市明旭机械设备有限公司,我公司提供设计、制造、安装、调试起重设备电气控制等系统,主营电缆卷筒,滑环系列，弹簧卷筒，软管卷筒等产品,欢迎广大新老客户来电合作,
一、概述

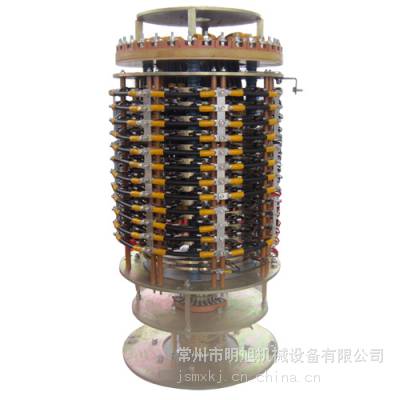

中心集电器是一种为旋转机构供电的常用设备。它可以将电力传输到旋转设备，电流通过碳刷传送到铜合金环上。根据装置的不同型号，为确保的表面接触及稳定的电流，我们通过可变的独特弹簧设计以***碳刷与滑环之间的恒定接触。在各类门机中用于相对部件作圆周运动时的动力传输和信号传导。产品遍及全国各大港口、码头、电站、水利工程和矿山、冶金等工矿企业。
二、采用标准
IEC 60204-32：1998《起重机械电气技术条件》
GB14048.1《低压开关设备和控制设备总则》
JT/T70.2-93《港口门座起重机电控设备技术条件-集电器》
三、产品系列及型号说明
本产品以上、下传动方式及控制环类型而成系列，以环电流容量及环数分规格
四、产品外形及安装尺寸
关键尺寸及环电流额定值表
传动方式 | 型号 | 穿线孔径￠A | 安装孔径￠B | 外形尺寸￠C | 传动爪外径￠D | 滑环电流额定值 | |||
下传动 | ZS-C61 | 140 | 380 | 425 | 200 | - | 400A | 63A | - |
ZS-C1 | 140 | 380 | 425 | 200 | - | 400A | 63A | 10A | |
ZS-C3 | 190 | 450 | 500 | 260 | 630A | - | 63A | 10A | |
上传动 | ZS-C62 | 140 | 380 | 425 | 200 | - | 400A | 63A | - |
ZS-C2 | 140 | 380 | 425 | 200 | - | 400A | 63A | 10A | |
ZS-C4 | 190 | 450 | 500 | 260 | 630A | - | 63A | 10A | |
碳刷、导电配置线
| 单环承载电流（A） | 配置导线截面积（mm2） | 配置碳刷数量（对） |
大滑环 | 630 | 150 | 3 |
400 | 120 | 3 | |
中滑环 | 63 | 16 | 2 |
小滑环 | 10 | 2.5 | 1 |
滑环数量n取值表
集电器型号 | ZS-C1 | ZS-C2 | ZS-C3 | ZS-C4 | ZS-C61 | ZS-C62 |
630A | - | - | 1~10 | 1~10 | - | - |
400A | 1~10 | 1~10 | - | - | 1~10 | 1~10 |
63A | 1~40 | 1~40 | 1~40 | 1~40 | 1~50 | 1~50 |
10A | 1~60 | 1~60 | 1~60 | 1~60 | - | - |
五、使用维护
中心集电器应垂直安装，传动盘凸块应正确安装于起重机的传动凹槽中。中心集电器旋转轴线与起重机旋转轴线重合，允许偏差不大于中心集电器总高的1/1000。
中心集电器使用前应检查各接线端子是否压紧，碳刷与滑环接触是否良好，有无卡阻现象。
应定期检查，碳刷磨损情况，清除碳刷磨损掉下的粉末，必要时更换新碳刷。在各转动零件之间注入黄油。中心集电器暂不使用时，应保持环境干燥。
六、订货须知
注明型号安装方式和所需各环的电流额定值及相应环数
是否要双环并联
接线是否有特殊要求
接线板上是否有线号标志要求
是否需要加护罩壳
是否要求船检
如需高低压混装的中心集电器，根据要求特殊订制
