| 品牌：明旭 | 型号：变频 | 配件适用对象：起重机 |

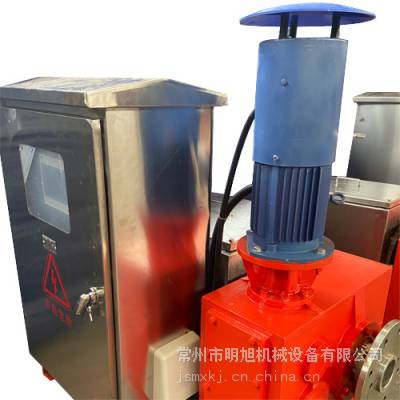

变频驱动电缆卷筒
可以根据客户需要 个性化定制
价格面议 厂家直销 性价比
采购电缆卷筒、中心集电器、变频驱动卷筒、软管卷筒、弹簧卷筒、船用中心集电器等设备常州市明旭机械设备有限公司,我公司是专业设计、制造、安装、调试起重设备电气控制等系统,主营电缆卷筒,中心集电器，弹簧卷筒，软管卷筒等产品,欢迎广大新老客户来电合作。
JDBP系列变频电缆卷筒是一种新型电缆卷绕装置，它采用了比以往各种电缆卷筒更***的控制方式，为用户提供了更***的张力控制。变频电缆卷筒是一种智能化的张力控制装置，它通过内部计算机的信息处理，使电缆在卷绕过程中处于恒定的张力，避免了以往力矩恒定控制时张力变化对电缆造成的损伤。
系统构成
1、电缆卷盘：其外形尺寸根据电缆规格和行走距离而定。
2、集电器箱。
3、带制动器的变频电机。
4、电控系统：户内型为电控柜，户外型为电控箱。
5、导缆架：有通用导缆架和摆动式导缆架可选。
6、编码器接线箱：选户内型电控柜时选用。
7、远程控制箱：选配件，可安装于大车门腿处，提供简单的卷缆和故障复位功能（选配）。
8、导向架：选配件，用于改变电缆方向，桥吊等（选配）。
使用条件
海拔一般不超过2000米（特殊情况需定制）。
环境温度：-20℃~+45℃。
允许在淋雨、溅水和无腐蚀性气体尘埃的场所工作。
安装部位振动条件为：5~13Hz时，位移1.5mm，13~150Hz 时，振动加速度为10m/s2
集电器箱和户外型电控箱的防护等级为IP54。
系统原理及系统功能
JDBP系列变频电缆卷筒，采用了带转速强制的转矩控制方式，通过板载PLC编程，经***的算法***的计算电机输出转矩，实现了电缆上的恒张力。同时系统也提供了多项保护，***提高了系统的安全性和可靠性。
系统原理示意图
系统提供了如下的功能：
采用变频控制，板载PLC计算转矩输出，实现电缆上的恒张力。
通过系统运行信号来控制系统的运行和停止。
系统反馈“系统正常”、“系统运行”、“电缆满盘”三个信号到PLC或司机室，限度的保护设备和电缆，并方便司机在操作中监控本系统的工作状态。
系统故障时可通过本地和远程复位按钮进行系统复位。
提供电缆空盘和满盘的保护。
